NỘP BÁO CÁO GIỮA KỲ 1 - 20201

 SV chú ý: thời hạn nộp chậm nhất trước khi báo cáo 1 ngày.

1. Năng Lượng Tái Tạo

Lớp 01    Drive                     Elearning

Lớp 02  Drive                       Elearning

2. Các Giải Pháp Tiết Kiệm Năng Lượng

Lớp 01    Drive                     Elearning

Lóp 02   Drive                     Elearning

NỘP BÁO CÁO MÔN HỌC - HK1 2021



Sinh viên nộp báo cáo tiểu luận môn học theo từng nhóm. SV NỘP ĐỦ CẢ 2 NƠI: Drive và Elearning

1. Chuyên đề thực tế: Drive  Elearning

2. Đồ Án Môn Học 2:  Drive    Elearning

3. Năng Lượng Tái Tạo

Lớp HK1.CQ.01: Drive           Elearning

Lớp HK2. CQ.02: Drive              Elearning

4. Các Giải Pháp Tiết Kiệm Năng Lượng

Lớp HK1.CQ.01:  Drive             Elearning

Lớp HK1.CQ.02:   Drive            Elearning

Đề tài số 2: Đồng Hồ 2 Chiều Ứng Dụng IOT Cho Hộ Gia Đình Lắp NLMT

Công tơ điện tử đo 2 điểm ứng dụng trên công nghệ Wifi IoT.

Đề tài số 1: GIÁM SÁT ĐIỆN NĂNG

 Tên đề tài: GIÁM SÁT ĐIỆN NĂNG ỨNG DỤNG IOT

Mục tiêu của đề tài là:

• Thiết kế một hệ thống giám sát năng lượng hộ gia đình ứng dụng IoT.
• Hệ thống có thể điều khiển động bật/tắt thiết bị điện gia dụng qua internet (wifi).
• Hệ thống có thể tính tiền điện và gửi các cảnh báo mức tiêu dùng điện đến chủ hộ tiêu thụ.
• Hệ thống lưu trữ các thông số điện năng của gia đình trên internet.
• Hệ thống hoạt động ổn định, có độ nhạy và độ chính xác cao, thân thiện với người dùng.

Cụ thể, 3 mức độ như các hình sau:

Mức độ 1: Sử dụng Blynk, myDevices (hoặc nền tảng khác tương tự), xuất dữ liệu lên Google Sheet sau đó xử lý với Google Studio, gửi email, đóng cắt thiết bị từ xa.

Mức độ 2: Các tính năng giống mức độ 1, nhưng SV phải tự viết App, web, xuất dữ liệu lên Google Sheet sau đó xử lý với Google Studio, gửi email, đóng cắt thiết bị từ xa.

Mức độ 3: các yêu cầu như mức độ 2, nhưng làm cho nhiều nút, để áp dụng cho khu nhà máy hoặc phân xưởng có nhiều dây chuyền sản xuất.

ĐỀ CƯƠNG MÔN HỌC: CÁC GIẢI PHÁP TIẾT KIỆM NĂNG LƯỢNG



NỘI DUNG

Chương 1: TỔNG QUAN

Chương 2: HỆ THỐNG QUẢN LÝ NĂNG LƯỢNG ISO 50001

Chương 3: KIỂM TOÁN NĂNG LƯỢNG

Chương 4: CÁC GIẢI PHÁP TIẾT KIỆM NĂNG LƯỢNG

Chương 5: ỨNG DỤNG IOT TRONG QUẢN LÝ NĂNG LƯỢNG

TỔ CHỨC DẠY - HỌC & ĐÁNH GIÁ

2-3 SV/ 1 đề tài.

Các đề tài do GV đưa ra, SV làm và báo cáo cuối kỳ.

Điểm giữa kỳ: chuyên cần + thái độ + bài tập hàng tuần.

Đây là môn học chuyên ngành, chuẩn bị cho SV chuẩn bị làm đề tài TN và tiếp cận thực tế. Do vậy SV cần có thái độ đúng để học tốt môn học này!

CÁC YÊU CẦU VỀ KỸ THUẬT THI CÔNG DỰ ÁN ĐIỆN MẶT TRỜI



1. Yêu cầu về an toàn xây dựng

Tuân thủ các mục được chủ đầu tư trích trong QCVN 18: 2014.

2. Yêu cầu thi công đối với hạng mục điện một chiều (DC)

- Tổn hao áp trên dây: 4mm2 không quá 2%, 6mm2 không quá 3%.

- Mỗi String DC đấu nối trong khoảng từ 16 – 18 tấm.

- Điện trở cách điện của dây: ≥ 1 MΩ.

- MC4 cuối chuỗi pin về IVT bọc dây thủy tinh chống cháy.

- Bọc ống ruột gà lõi thép chống cháy cho:

+ Các dây DC tiếp xúc trực tiếp với ánh nắng (không được che bởi tấm pin).

+ Dây DC về máng cáp - sử dụng thêm keo bọt nở.

+ Dây DC I/O Combiner Box.

- Cách li 2 cực dây DC trên máng cáp.

- Máng cáp DC phải được đột lỗ với kích thước vừa đủ, hạn chế các vật sống xâm nhập

3. Yêu cầu thi công đối với hạng mục điện xoay chiều (AC)

- Các tủ MSB, MDB lắp ráp bổ sung tuân thủ các quy định an toàn trong TCVN 2295 - 1978.

- Chống sét lan truyền ở tủ điện AC: SPD Type I.

- Cáp AC từ Inverter đến tủ điện: ≥ 70mm2.

- Dây AC từ tủ điện tổng đến trạm biến áp được bọc ống HDPE và chôn ngầm.

- Các ống bọc dây ở tủ AC, nhà IVT có khả năng bị vật sống xâm nhập cần sử dụng keo bọt nở.

- Máy Inverter, đồng hồ 2 chiều phải có tem kiểm định của EVN hoặc các tổ chức kiểm định độc lập có uy tín.

4. Yêu cầu thi công đối với hạng mục cơ khí.

- Rail và phụ kiện sử dụng mã nhôm: 6005 – T5

- Các dãy pin ở rìa mái phải được bố trí 3 rail nhôm

- Vít bắn xuống mái tôn yêu cầu quét keo silicon (ren vít)

- Part cố định, kẹp cho các loại tôn: Thường, seamlock, kliplock phải có đệm cao su

- Sau khi hoàn thiện lắp rail phải tiến hành kiểm tra siết lại vít và quét sika chống thấm

- Ưu tiên di chuyển ở dầm mái, sàn thao tác, hạn chế đi lại ở những nơi không có dầm

5. Yêu cầu thi công đối với hạng mục tiếp địa, chống sét.

- Bán kính bảo vệ của tiên đạo sớm (Rp) phải được tính toán theo datasheet nhà sản xuất cung cấp.

- Cấp độ bảo vệ của tiên đạo sớm (ESE): Cấp III, IV (Mục 1.2 – 20 TCN 46 – 1984).

- Cọc tiếp địa, chống sét: Sử dụng cọc đồng, độ sâu 2 – 3m, hàn hóa nhiệt chuyên dụng cho cọc và dây dẫn.

- Kích thước dây chống sét: ≥ 50mm2 (Mục 3.5 – 20 TCN 46 - 1984).

- Kích thước dây tiếp địa giàn pin: ≥ 6mm2.

- Kích thước dây tiếp địa: Bảng 7 - TCVN 9358: 2012.

- Điện trở bãi tiếp địa, chống sét: ≤ 5 Ohm.

6. Yêu cầu thi công đối với hạng mục PCCC.

- Nhà IVT, tủ điện cần trang bị: Cảm biến báo khói, loa báo động, bình chữa cháy, bảng nội quy hướng dẫn PCCC

- Kích thước thang lồng lên mái: ≥ 700mm

Trên đây là những yêu cầu kỹ thuật thi công dự án điện năng lượng mặt trời.

Nguồn: Hoàng Văn Chiến



2

ĐIỂM THỰC TẬP TỐT NGHIỆP, TT KỸ THUẬT D17



Photo:tdmu.edu.vn

Sinh viên nhập điểm do CÔNG TY chấm điểm vào đúng lớp của mình.

1. Thực tập kỹ thuật (0+3): NHÓM HK2.NT.04 Link nhập điểm          Link nộp bài

2. Thực tập kỹ thuật (0+3): NHÓM HK2.NT.06 Link nhập điểm       Link nộp bài

---

1. Thực tập tốt nghiệp (0+5): NHÓM HK2.NT.04 Link nhập điểm    Link nộp bài

2. Thực tập tốt nghiệp (0+5): NHÓM KH2.NT.06 Link nhập điểm         Link nộp bài

SINH VIÊN THỰC TẬP DOANH NGHIỆP



Trong học kỳ 3 này có 2 nhóm SV đi thực tập doanh nghiệp do thầy phụ trách (xem hình). Các bạn chú ý như sau:

1. Sinh viên nào có quen biết công ty, tự xin đi thực tập được thì các bạn cứ chủ động xin, và điền đầy đủ thông tin công ty để thầy gửi hồ sơ lên cho Chương Trình KTĐ làm giấy giới thiệu cho các bạn. Công ty hoạt động trong lĩnh vực điện - điện tử - tự động - viễn thông.

2. Những SV nào chưa có công ty thì thầy đang liên hệ để xin. Có công ty yêu cầu SV gửi CV cá nhân nên các bạn làm và thầy sẽ giới thiệu sau. Sau khi phỏng vấn nếu đạt sẽ vào công ty đó thực tập.

Tất cả các bạn, đều điền thông tin vào phiếu sau để thầy gửi danh sách về cho Chương trình, ai chưa có tên công ty thì điền thông tin cá nhân.

Link

Lưu ý: SV dùng email Trường cấp để đăng nhập.

HƯỚNG DẪN HỌC MÔN NĂNG LƯỢNG TÁI TẠO

Môn học Năng Lượng Tái Tạo sẽ tập trung vào phần Năng Lượng Mặt Trời. SV chọn các đề tài do GV đưa ra, làm báo cáo kết quả.

- Nhóm đề tài Energy IoT.

- Nhóm đề tài TK điện mặt trời

Mẫu trình bày đề tài click tại đây

 Sách tham khảo: GIẢI MÃ ĐIỆN MẶT TRỜI, Nxb. Kỹ Thuật

Chương 1: TỔNG QUAN VỀ NĂNG LƯỢNG TÁI TẠO

Chương 2. NĂNG LƯỢNG MẶT TRỜI

2.1 Mặt trời và bức xạ mặt trời

2.2 Hệ thống PV và các ứng dụng

2.3 Hệ thống điện mặt trời độc lập (Off-grid solar photovoltaic systems)

2.4 Hệ thống điện mặt trời áp mái (Rooftop and BIPV solar PV systems)

2.5 Hệ thống điện mặt trời nối lưới (Grid-connected solar PV power systems)

2.6  Tích hợp lưới điện, hiệu suất và bảo trì hệ thống điện mặt trời (Grid integration, performance, and maintenance of solar PV power systems)

2.7 Đánh giá kinh tế dự án năng lượng mặt trời

Chương 3: NĂNG LƯỢNG GIÓ

3.1 Nguồn năng lượng gió

3.2 Các loại turbine gió

3.3 Hệ thống điều khiển turbine gió và hybrid

3.4 Ảnh hưởng môi trường của dự án năng lượng gió

3.5 Đánh giá kinh tế dự án năng lượng gió

Chương 4: ỨNG DỤNG IOT TRONG HỆ THỐNG NĂNG LƯỢNG

4.1 Hệ thống IoT là gì?

4.2 The Smart Grid and IoT

Tính thời gian hoàn vốn, NPV, IRR, B/C

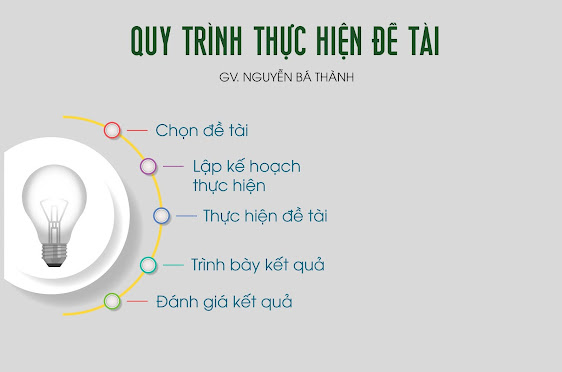

BỐ CỤC và QUY TRÌNH THỰC HIỆN ĐỀ TÀI



Bố cục đề tài thiết kế, thi công.

Các đề tài khác thì SV tự lên mục lục, và GV sẽ hướng dẫn thêm.

HƯỚNG DẪN BÁO CÁO CUỐI KỲ: CAD TRONG KỸ THUẬT ĐIỆN NÂNG CAO



SV theo đề tài đã chọn, thực hiện làm Project cuối môn học theo mục lục của chủ đề tương ứng như dưới đây. SV làm đề tài PHẢI thống nhất với GV trước khi làm.

1. Đề tài Factory I/O

XÂY DỰNG HỆ THỐNG ĐIỀU KHIỂN TỰ ĐỘNG CHO NHÀ MÁY / XƯỞNG ….G PHẦN MỀM FACTORY IO



Trang bìa

Trang bìa lót

Thông tin sinh viên

Lời nói đầu

Liệt kê các hình

Liệt kê các bảng

Chương 1. GIỚI THIỆU ĐỀ TÀI

1.1  Đặt vấn đề

1.2  Mục đích nghiên cứu

1.3  Phương pháp nghiên cứu

1.4  Đối tượng và phạm vi nghiên cứu

1.5  Nội dung chính

Chương 2. KHẢO SÁT ĐỀ TÀI LIÊN QUAN và ĐỀ XUẤT MÔ HÌNH NGHIÊN CỨU

2.1 Tài liệu trong nước

2.2 Tài liệu ngoài nước

2.3 Đề xuất mô hình nghiên cứu

Chương 3. THIẾT KẾ HỆ THỐNG … TRÊN FACTORY I/O

3.1 Giới thiệu phần mềm Factory I/O

3.2 Thiết kế công trình/ nhà máy trên Factory I/O(SENCE)

3.3 Cài đặt kết nối giữa PLC và Factory I/O.

3.4 Lưu đồ chương trình

3.5 Lập trình PLC

Chương 4. MÔ PHỎNG và ĐÁNH GIÁ KẾT QUẢ

4.1 Cài đặt thông số và chế độ mô phỏng.(Trình tự, phương án đề xuất….)

4.2 Kết quả.

4.3 Đánh giá kết quả

Chương 5. KẾT LUẬN và HƯỚNG PHÁT TRIỂN

TÀI LIỆU THAM KHẢO

PHỤ LỤC

P/s:

-        SV trình bày không quá 50 trang, 30-40 trang càng tốt.

-        Cô đọng cái mình làm, vì sao có kết quả như mô phỏng.

-        Trình bày gọn gàng, cẩn thận.

-        Sử dụng phần mềm trích dẫn để tạo tài liệu tham khảo tự động( ví dụ Endnote) SV gửi kèm thư viện này khi nộp bài, trong thư viên phải bao gồm file PDF của bài báo tham khảo.

2. Đề tài Revit

PHÂN TÍCH NĂNG LƯỢNG (*) CHO …..BẰNG PHẦN MỀM REVIT

(*): tối thiểu là phân tích năng lượng, nếu các bạn làm thêm được các tính năng khác thì càng tốt.



Trang bìa

Trang bìa lót

Thông tin sinh viên

Lời nói đầu

Liệt kê các hình

Liệt kê các bảng

Chương 1. GIỚI THIỆU ĐỀ TÀI

1.1  Đặt vấn đề

1.2  Mục đích nghiên cứu

1.3  Phương pháp nghiên cứu

1.4  Đối tượng và phạm vi nghiên cứu

1.5  Nội dung chính

Chương 2. KHẢO SÁT ĐỀ TÀI LIÊN QUAN và ĐỀ XUẤT MÔ HÌNH NGHIÊN CỨU

2.1 Tài liệu trong nước

2.2 Tài liệu ngoài nước

2.3 Đề xuất mô hình nghiên cứu

Chương 3. GIỚI THIỆU VỀ PHẦN MỀM REVIT

3.1 Giới thiệu phần mềm Revit

3.2 Thiết kế công trình trên Revit

3.2 Quy trình thực hiện phân tích năng lượng trên phần mềm Revit

Chương 4. MÔ PHỎNG và ĐÁNH GIÁ KẾT QUẢ

4.1 Mô phỏng năng lượng

4.2 Đánh giá kết quả

Chương 5. KẾT LUẬN và HƯỚNG PHÁT TRIỂN

TÀI LIỆU THAM KHẢO

PHỤ LỤC



P/s:

-        SV trình bày không quá 50 trang, 30-40 trang càng tốt.

-        Cô đọng cái mình làm, vì sao có kết quả như mô phỏng.

-        Trình bày gọn gàng, cẩn thận.

SV THỰC TẬP TỐT NGHIỆP + KỸ THUẬT



Sinh viên thực tập theo sự hướng dẫn của GV Nguyễn Bá Thành:

1. Sinh viên THỰC TẬP KỸ THUẬT thì hằng ngày nộp báo cáo vào folder này. SV tự tạo folder của mình. Mỗi tuần là 1 folder con. Folder con gồm có file word, video, hình ảnh. Link

2. Sinh viên THỰC TẬP TỐT NGHIỆP hằng ngày nộp báo cáo vào folder này. SV tự tạo folder của mình. Mỗi tuần là 1 folder con. Folder con gồm có file word, video, hình ảnh. SV cùng học thực tập tốt nghiệp, thực tập kỹ thuật thì chỉ cần làm nhật ký tại một folder ở đây. Link

Lưu ý:

- SV viết nhật ký sẽ không được báo cáo cuối kỳ thực tập.

- SV trình bày nhiều lỗi chính tả sẽ bị điểm kém (<5đ).

Nộp Báo Cáo Môn Học Sáng Tạo và Khởi Nghiệp



Sinh viên nộp báo cáo môn học Sáng Tạo và Khởi nghiệp tại link

Thời hạn: 0830h. 11. 03. 20201

Nội dung báo cáo gồm 2 phần:

1. Báo cáo giữa kỳ:

    - Kế Hoạch Cá Nhân

    - Scamper (nộp đủ video, PPT, Word).

    - Nhận xét 2 quyển sách.

2. Báo cáo cuối kỳ

   - File Word

   - File PPT

  - File Video

   - File Excel

Tất cả 2 phần trên SV nộp trên drive. Và nộp bản in cho GV vào 8h30 ngày 11.03.2021

Nội dung bản in theo quy định trình bày chung về Tiểu Luận Môn Học của Viện Kỹ Thuật - Công Nghệ.

Trang bìa

Trang bìa lót

Thông tin sinh viên (*)

Lời nói đầu

Mục lục

Danh sách các hình

Danh sách các bảng

Phần A: ĐỔI MỚI - SÁNG TẠO

(phần này SV trình bày về Scamper)

Phần B: QUẢN TRỊ DOANH NGHIỆP

Chương 1. Giới thiệu về công ty/dự án

Chương 2. Chiến lược kinh doanh

Chương 3. .v.v..

Chương .. Kết luận

Tài liệu tham khảo

_____

Chú ý:

- Các số liệu, tài liệu nguồn nào trích dẫn đầy đủ.

- SV trình bày nhiều lỗi chính tả sẽ bị điểm kém.

- Thông tin sinh viên (*): SV chụp hình rõ mặt, phía dưới ghi Họ tên, MSSV.
